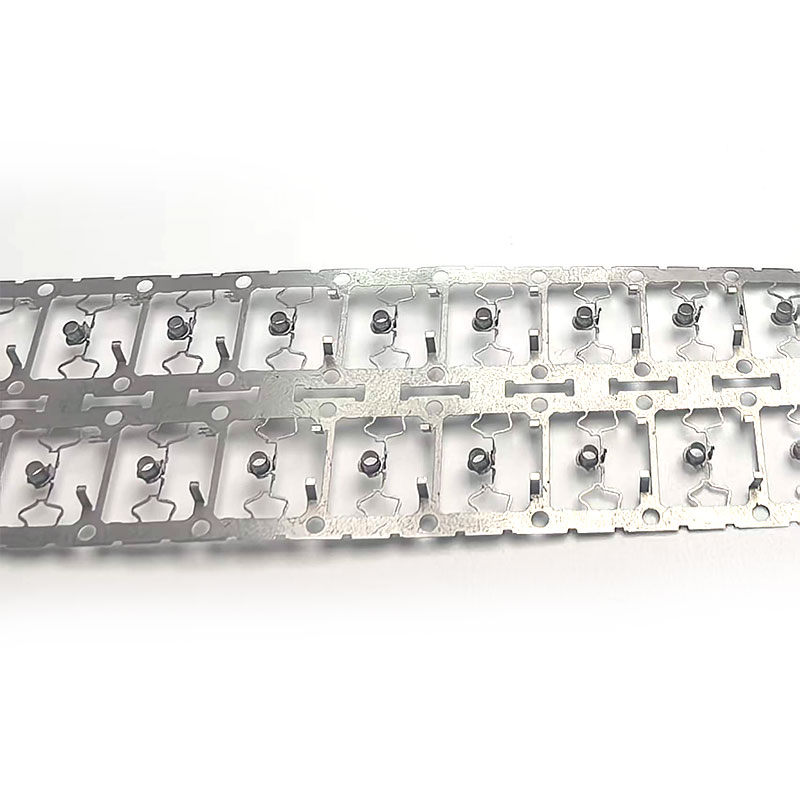

Elektroniske præcisionsstemplingsdeleer afgørende for at producere kompakte, ledende og meget nøjagtige komponenter, der bruges i stik, sensorer, bilelektronik og kommunikationsenheder.Qirenkombinerer præcisionsstempling med EDM-teknologi til fremstilling af komplekse metalkomponenter med dimensionelle tolerancer ned til ±0,005 mm, hvilket understøtter både prototypeudvikling og højvolumenproduktion.
Efterhånden som elektroniske produkter bliver mindre, tyndere og mere integrerede, har producenter brug for metalkomponenter, der kan opretholde snævre dimensioner, samtidig med at de leverer stabil ledningsevne, mekanisk styrke og pålidelig montageydelse. Elektronisk præcisionsstempling giver en effektiv måde at danne terminaler, kontaktkomponenter, afskærmningsdele, fjederelementer og andre indviklede metalstrukturer på i produktionsskala. Ved at kombinere EDM-støbefremstilling, præcisionsstempling, intelligent inspektion og proceskontrol leverer Qiren skræddersyede løsninger til elektronik, bilelektronik, medicinsk udstyr og kommunikationsapplikationer. Dens rapporterede ±0,005 mm dimensionelle toleranceevne, materialetilpasningsevne og overfladekvalitetskontrol gør præcisionsstempling velegnet til krævende elektroniske komponentapplikationer.
Indholdsfortegnelse
- Hvorfor er elektroniske præcisionsstemplingsdele vigtige?
- Hvad er de vigtigste fordele?
- Hvilke materialer kan bruges?
- Hvordan fremstilles præcisionsstemplingsdele?
- Hvor bruges de?
- Hvordan skal købere vælge en leverandør af præcisionsstempling?
- Ofte stillede spørgsmål
- Konklusion
Hvorfor er elektroniske præcisionsstemplingsdele vigtige?
Moderne elektroniske produkter er i stigende grad afhængige af miniature metalkomponenter. En forbindelsesterminal, afskærmningselement, kontaktfjeder, batterikomponent eller ledende understøtning er muligvis kun en brøkdel af størrelsen af en konventionel mekanisk komponent, men det kan dog direkte påvirke ydeevnen af det komplette produkt.
Derfor er præcisionsstempling mere end blot at skære og forme metalplader. Fremstillingsprocessen skal kontrollere dimensionsnøjagtighed, materialedeformation, grater, overfladekvalitet og repeterbarhed. Til elektroniske applikationer kan selv en lille dimensionsafvigelse påvirke kontakttryk, indføringskraft, elektrisk ledningsevne, samlingsjustering eller produktets levetid.
Ifølge Qirens produktinformation kombinerer dens stemplingsoperation EDM-formbehandling med præcisionsstempling og inspektionsteknologier. Virksomheden oplyser, at dens proces kan opnå tolerancer så snævre som ±0,005 mm til passende applikationer, herunder kompleksformede dele, mikrohulskomponenter og ultratynde materialer under 0,1 mm.
Denne kombination gør præcisionsstempling særligt værdifuld, når producenter har brug for repeterbare komponenter i store mængder uden at ofre dimensionel konsistens.
Hvad er de vigtigste fordele ved elektroniske præcisionsstemplingsdele?
1. Høj dimensionsnøjagtighed
Præcisions elektroniske komponenter kræver ofte stramt kontrollerede dimensioner for at passe til miniaturesamlinger. Avanceret matricedesign, EDM-bearbejdning og kontrollerede stemplingsparametre kan reducere dimensionsvariation og forbedre del-til-del-konsistens.
For konnektorterminaler og andre ledende komponenter påvirker dimensionsnøjagtigheden direkte sammenkoblingsydelsen. Konsekvent geometri hjælper producenter med at opretholde forudsigelig indføringskraft, kontaktpositionering og monteringskompatibilitet.
2. Kompleks geometrisk evne
Traditionelle stemplingsprocesser kan stå over for begrænsninger, når komponenter indeholder dybe riller, skarpe hjørner, trinvise huller, smalle sektioner eller andre indviklede funktioner. EDM-assisteret værktøj kan hjælpe med at skabe mere sofistikerede matricestrukturer til disse krævende geometrier.
- Mikrohuller og smalle slidser
- Trappede og forsænkede strukturer
- Fine kontaktflader
- Skarpe vinkler
- Ultratynde metalkomponenter
- Små fjeder og ledende strukturer
3. Effektiv masseproduktion
Når først stansematricen er blevet udviklet og valideret, kan processen producere store mængder ensartede dele med relativt korte cyklustider. Dette gør præcisionsstempling særligt attraktiv for elektronikproducenter med stabile produktionsvolumener.
4. Bedre overfladekvalitet
Overfladetilstanden er kritisk for elektriske og mekaniske komponenter. For store grater, ridser, deformationer eller ru overflader kan skabe monteringsproblemer eller negativt påvirke ledningsevnen og slidstyrken.
Qiren beskriver brugen af berøringsfri EDM-behandling og spejlbehandlingsteknologi til krævende applikationer, med rapporteret overfladeruhed under Ra0,2 μm under gældende forarbejdningsbetingelser.
Hvilke materialer kan bruges?
Materialevalg bør baseres på ledningsevne, styrke, korrosionsbestandighed, hårdhed, fjederegenskaber, formningsadfærd, driftstemperatur og endelige anvendelseskrav.
| Materiale Type | Typiske egenskaber | Potentielle applikationer |
|---|---|---|
| Kobberlegeringer | God elektrisk ledningsevne og formbarhed | Klemmer, kontakter, ledende komponenter |
| Rustfrit stål | Styrke, korrosionsbestandighed, holdbarhed | Elektroniske huse, fjedre, strukturelle komponenter |
| Titanium | Høj styrke-til-vægt-forhold og korrosionsbestandighed | Specialiserede elektroniske og medicinske komponenter |
| Legeringer med høj hårdhed | Slidstyrke og mekanisk stabilitet | Krævende præcisionskomponenter og værktøjsrelaterede dele |
Valg af det rigtige materiale påvirker også matricens levetid og produktionsomkostninger. Materialer med høj hårdhed eller sejhed kan kræve specialiserede værktøjs- og bearbejdningsstrategier, hvilket gør ingeniøranalyse vigtig før masseproduktion.
Hvordan fremstilles præcisionsstemplingsdele?
Et pålideligt præcisionsstemplingsprojekt begynder normalt længe før den første produktionskørsel. Komponenttegning, materialespecifikation, tolerancekrav, overfladefinish, årlig volumen og anvendelsesmiljø bør alle gennemgås i ingeniørfasen.
Trin 1: Produkt- og tegningsanalyse
Ingeniører evaluerer geometri, tolerancer, materialetykkelse, formningsretning, kritiske dimensioner og potentielle fremstillingsrisici. Tidlig designanalyse kan hjælpe med at identificere funktioner, der kan skabe deformation, revner, for store grater eller vanskelig værktøjsvedligeholdelse.
Trin 2: Precision Die Design
Prægematricen bestemmer, hvor nøjagtigt den endelige komponent kan formes. Til komplekse elektroniske dele kan EDM-bearbejdning bruges til at skabe fine strukturer og højpræcisionsmatricefunktioner.
Trin 3: Materialeforberedelse
Den valgte metalstrimmel eller -plade skal opfylde den nødvendige tykkelse, mekaniske egenskaber og overfladetilstand. Materialekonsistens er især vigtig, når der er tale om ekstremt snævre tolerancer.
Trin 4: Stempling og formning
Under produktionen passerer materialet gennem kontrollerede stanseoperationer for at opnå skæring, bøjning, stansning, formning eller progressive funktioner. Stabile procesparametre hjælper med at opretholde repeterbarheden gennem hele produktionsbatchen.
Trin 5: Dimensions- og overfladeinspektion
Inspektion verificerer kritiske dimensioner og opdager potentielle defekter. Qiren rapporterer at bruge tredimensionelt måleudstyr, optisk inspektionsudstyr og hårdhedstest som en del af sin kvalitetskontrolproces. Batchkvalitetsrapporter kan også understøtte produktionssporbarhed og kundeaccept.
Hvor bruges de?
Elektroniske præcisionsstemplingskomponenter bruges på tværs af flere industrier, fordi de kan kombinere små dimensioner med høj repeterbarhed og funktionel pålidelighed.
Forbrugerelektronik
Smartphones, bærbare computere, bærbare enheder og andre kompakte produkter kræver miniature metalkomponenter, der passer præcist ind i begrænsede interne rum. Applikationer kan omfatte SIM-kortholdere, Type-C-interfacekomponenter, kontaktterminaler og FPC-relaterede metalstrukturer.
Bilelektronik
Den stigende brug af elektroniske kontrolsystemer og elektriske køretøjer har øget efterspørgslen efter præcisionsledende og mekaniske komponenter. Potentielle anvendelser omfatter batterirelaterede komponenter, relæfjedre, terminaler, sensorkomponenter og elektriske forbindelsessystemer.
Medicinsk udstyr
Medicinsk udstyr kan kræve miniaturekomponenter med kontrollerede dimensioner og pålidelig overfladekvalitet. Præcisionsstemplede metaldele kan bruges i mikroinstrumentkomponenter, enhedshuse og andre specialiserede samlinger, hvor dimensionskonsistens er afgørende.
Kommunikationsudstyr
Kommunikationsenheder og elektroniske samlinger med høj tæthed er afhængige af nøjagtige stik og ledende komponenter. Præcisionsstempling kan understøtte produktionen af kompakte kontaktstrukturer, der kræver ensartet geometri under gentagen samling.
Hvordan skal købere vælge en leverandør af præcisionsstempling?
At vælge den rigtige leverandør er ikke blot et spørgsmål om at sammenligne enhedspriser. For præcise elektroniske komponenter kan værktøjskapacitet, inspektionssystemer, materialeerfaring, teknisk support og produktionsskalerbarhed have en større indflydelse på de samlede projektomkostninger.
Før de afgiver en ordre, bør købere vurdere følgende punkter:
- Dimensionsevne:Bekræft, om leverandøren konsekvent kan overholde de krævede tolerancer.
- Værktøjsekspertise:Gennemgå leverandørens formdesign, EDM, vedligeholdelse og optimeringsmuligheder.
- Materiale erfaring:Sørg for, at producenten forstår den valgte kobberlegering, rustfrit stål, titanium eller andet materiale.
- Inspektionsevne:Kontroller, om kritiske dimensioner kan måles ved hjælp af passende CMM, optisk eller andet inspektionsudstyr.
- Produktions skalerbarhed:Sørg for, at leverandøren kan gå fra prototype- eller prøvepartier til stabil masseproduktion.
- Kvalitetsdokumentation:Bed om inspektionsrapporter og klart definerede acceptkriterier.
- Teknisk kommunikation:Et lydhørt teknisk team kan reducere unødvendige værktøjsrevisioner og produktionsforsinkelser.
Qiren oplyser, at dets stempling understøtter både små-batch-prøveproduktion og større produktion. Dets produktionsoplysninger fremhæver også et 3.000 kvadratmeter stort anlæg, mere end 50 ansatte og et R&D-team, der repræsenterer cirka 15 % af dets arbejdsstyrke. Virksomheden rapporterer eksport til mere end 20 lande og regioner.
Ofte stillede spørgsmål
Hvad er elektroniske præcisionsstemplingsdele?
Elektroniske præcisionsstemplingsdele er nøjagtigt formede metalkomponenter fremstillet gennem præcisionsstemplingsprocesser til elektroniske og elektromekaniske applikationer. De kan omfatte terminaler, kontakter, fjedre, afskærmningskomponenter, ledende understøtninger og andre miniaturedele.
Hvilken tolerance kan præcisionsstempling opnå?
Den opnåelige tolerance afhænger af materiale, geometri, tykkelse, værktøjsdesign og produktionsforhold. Qiren rapporterer dimensionelle tolerancer ned til ±0,005 mm for passende præcisionsstempling. Faktiske tolerancer skal bekræftes i forhold til den specifikke deltegning.
Kan komplekse elektroniske komponenter tilpasses?
Ja. Tilpasset præcisionsstempling kan udvikles omkring kundetegninger, 3D-modeller, materialespecifikationer, dimensioner, tolerancer, overfladekrav og produktionsvolumener. EDM-assisteret matricefremstilling er især nyttig til komplicerede strukturer, der er vanskelige at fremstille med konventionelt værktøj.
Hvilke industrier bruger præcisions elektroniske stemplingskomponenter?
Vigtige anvendelsesområder omfatter forbrugerelektronik, bilelektronik, medicinsk udstyr, kommunikationsudstyr, smart-home produkter og andre præcisions elektroniske samlinger.
Hvordan kan jeg anmode om et tilbud?
Levering af en 2D-tegning eller 3D CAD-fil, materialeoplysninger, årlig mængde, kritiske tolerancer, krav til overfladefinish og forventet leveringsplan kan hjælpe en producent med at evaluere projektet og udarbejde et mere præcist tilbud.
Konklusion
Efterhånden som elektroniske enheder fortsætter med at blive mindre og mere sofistikerede, bliver fremstillingsnøjagtighed stadig vigtigere. Elektronisk præcisionsstempling giver en praktisk kombination af dimensionel konsistens, kompleksformningsevne, materialefleksibilitet, overfladekvalitet og skalerbar produktion. Med EDM-assisteret værktøj, kontrolleret stempling og systematisk inspektion kan producenter producere miniature metalkomponenter, der opfylder krævende elektroniske samlingskrav.
Qiren kombinerer præcisionsstøbeteknik, EDM-bearbejdning, stempling og inspektionsevner for at understøtte skræddersyede elektroniske komponentprojekter fra værktøjsudvikling til produktion. Hvis du køber metalkomponenter med høj nøjagtighed til stik, bilelektronik, medicinsk udstyr, kommunikationsudstyr eller andre præcisionsenheder,kontakt osfor at diskutere dine tegninger, materialer, tolerancer, produktionsvolumen og tilpassede stemplingskrav.
