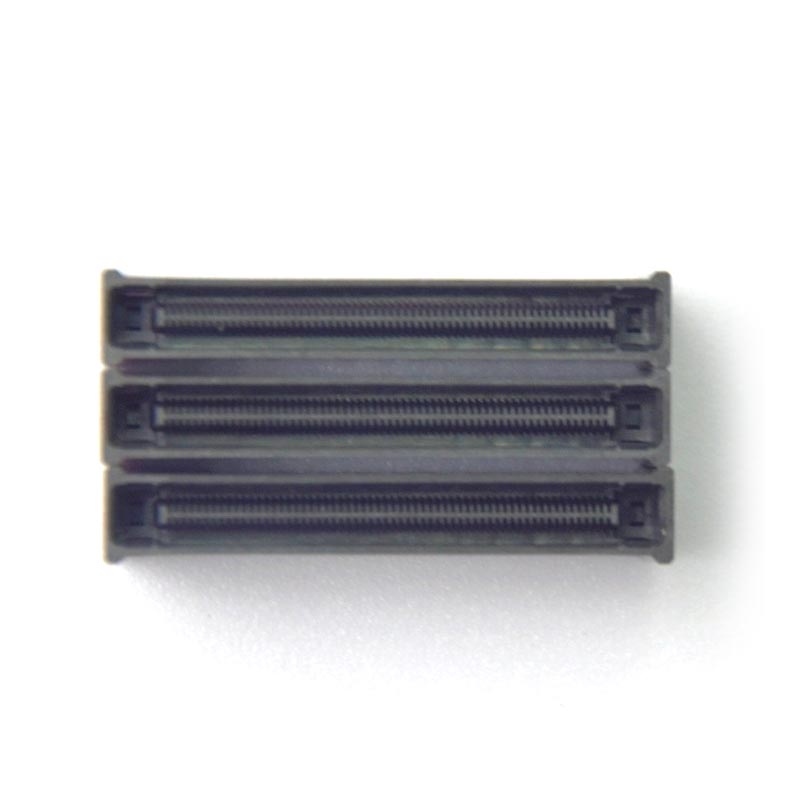

Artikeloversigt: Konnektor sprøjtestøbninger en kritisk fremstillingsproces til fremstilling af præcise, holdbare plastikhuse og isolerende komponenter, der bruges i elektroniske stik. Fra materialevalg og formkonstruktion til dimensionsinspektion og produktionskonsistens, påvirker hvert trin forbindelsesydelsen.Qirenhar specialiseret sig i præcisionskonnektorstøbningsløsninger og tilbyder tilpasset værktøj, præcisionsbearbejdning og fremstillingsstøtte til applikationer inden for bilelektronik, husholdningsapparater, industrielt udstyr og andre elektroniske produkter. At forstå processen hjælper produktdesignere og indkøbsteams med at træffe informerede beslutninger om kvalitet, omkostninger og langsigtet produktionspålidelighed.
Forbindelsessprøjtestøbning er en fremstillingsproces, hvor smeltet termoplastisk materiale sprøjtes ind i et præcisionskonstrueret formhulrum, afkøles og udstødes for at skabe en færdig komponent. Det er meget udbredt til fremstilling af plastikhuse, terminalstøtter, isolerende strukturer, beskyttelsesskaller og andre dele, der kræves til elektriske og elektroniske stik.
I modsætning til mange almindelige plastkomponenter, indeholder forbindelsesdele ofte små åbninger, tynde vægge, indviklede låsefunktioner og tætte terminalpositioner. Disse funktioner skal fungere sammen med metalkontakter og sammenkoblingskomponenter. Selv en lille dimensionsafvigelse kan påvirke samling, indføringskraft, terminaljustering eller elektrisk forbindelses pålidelighed.
Af denne grund afhænger vellykket konnektorstøbning af koordineret materialeteknik, formdesign, maskinindstillinger og inspektionsprocedurer. Qiren leverer præcisionskonnektorsprøjtestøbningsløsninger til kunder, der søger tilpassede plastkomponenter og værktøj til krævende applikationer.
Typiske anvendelser omfatter:
Præcision er fundamental for konnektorens ydeevne, fordi det støbte hus etablerer positionen og understøttelsen af de ledende kontakter. Dens dimensioner påvirker, hvordan komponenter passer sammen, hvordan terminaler forbliver sikret, og hvordan stikket fungerer ved gentagen brug.
Flere faktorer gør præcisionskonnektorstøbning mere krævende end mange konventionelle plaststøbningsapplikationer.
Terminalstigning, hulrumsdimensioner, låsestrukturer og sammenkoblingsflader skal være i overensstemmelse med de godkendte tekniske tegninger. Tolerancer bør etableres i overensstemmelse med de funktionelle krav til hver komponent i stedet for at anvende en unødvendig snæver tolerance for hver funktion.
Plasthuset skal give passende isolering til det påtænkte driftsmiljø. Materialevalg, vægtykkelse, krybeafstand, frigang og tilstedeværelsen af hulrum eller forurening kan påvirke den elektriske sikkerhed. Kravene bør vurderes i forhold til de gældende produktstandarder og driftsbetingelser.
Konnektorhuse kan opleve indføringskræfter, vibrationer, temperaturændringer og gentagne parringscyklusser. Den støbte komponent skal bevare sin form og understøtte terminalerne uden revner, overdreven deformation eller tab af retention.
En succesfuld prototype er kun udgangspunktet. Producenter skal opretholde repeterbare dimensioner og funktionel ydeevne på tværs af produktionsbatcher, formhulrum og materialepartier. Stabil forarbejdning reducerer undgåelige skrot-, efterbearbejdnings- og monteringsafbrydelser.
Materialevalg påvirker formbarhed, krympning, varmebestandighed, isoleringsydelse, mekanisk styrke, fugtfølsomhed og endelige komponentomkostninger. Den bedste harpiks afhænger af stikkets design og driftsmiljø.
| Materiale | Nøglekarakteristika | Potentielle applikationer | Overvejelser om udvælgelse |
|---|---|---|---|
| PBT | God dimensionsstabilitet og elektrisk isolering | Elektriske huse og apparatstik | Evaluer varmeeksponering, krympning og fugtforhold. |
| PA (nylon) | God mekanisk styrke og sejhed | Automotive og industrielle stik | Overvej fugtoptagelse og dens effekt på dimensioner. |
| LCP | Lavt vridningspotentiale og egnethed til design med fine tonehøjde | Kompakte elektroniske stik med høj tæthed | Kræver omhyggelig kontrol med materialeflow og støbeforhold. |
| PPS | Høj temperatur kapacitet og kemisk resistens | Specialiserede elektriske og industrielle applikationer | Vurder behandlingskrav, omkostninger og mekanisk design. |
| Glasfiberforstærket harpiks | Forbedret stivhed og reduceret retningsbestemt svind i egnede formuleringer | Strukturelle konnektorhuse | Fiberorientering kan påvirke skævhed og dimensionsnøjagtighed. |
Disse materialer er ikke udskiftelige. Ingeniører bør gennemgå harpikskvaliteten, driftstemperaturen, flammehæmmende krav, dielektriske egenskaber, kemisk eksponering og gældende lovkrav, før de færdiggør en specifikation.
For yderligere vejledning, udforsk Qirens konnektorsprøjtestøbningsløsninger og relaterede funktioner til fremstilling af præcisionsforme.
Et pålideligt stiksprøjtestøbningsprojekt følger en struktureret arbejdsgang. Sekvensen kan variere afhængigt af komponentgeometri, indsatskrav, produktionsvolumen og inspektionskriterier, men de væsentlige stadier forbliver ens.
For stik, der indeholder metalterminaler, kræver indsatspositionering og fastholdelse særlig opmærksomhed. Automatisk indlæsning eller samling af skær kan være passende til programmer med større volumen, forudsat at udstyret konsekvent kan opretholde komponentjustering.
Designbeslutninger, der træffes, før værktøjet begynder, kan forhindre dyre modifikationer senere. En gennemgang af design-til-fremstillelighed bør overveje, hvordan komponenten vil fylde, afkøle, skubbe ud, samle og fungere i sin endelige anvendelse.
Hvor det er praktisk, hjælper relativt ensartet vægtykkelse med at fremme ensartet fyldning og afkøling. Pludselige tykkelsesovergange kan bidrage til synkemærker, indre belastninger eller vridning. Ribber og fremspring skal være designet til at give den nødvendige styrke uden at skabe unødvendigt tykke sektioner.
Portplacering påvirker fyldningsmønstre, svejselinjeplaceringer, pakning og overfladeudseende. I konnektorhuse skal porten placeres under hensyntagen til kritiske sammenkoblingsflader, terminallommer og mekanisk belastede områder.
Passende trækvinkler og veldesignede udkastningssystemer hjælper med at frigøre støbte dele uden at beskadige sarte funktioner. Det nødvendige træk afhænger af harpiks, overfladetekstur, delgeometri og dimensionskrav.
For indsatsstøbte konnektorer skal metalklemmer forblive i de specificerede positioner under injektion og afkøling. Formstøtte, indsatspåfyldningsnøjagtighed, harpiksflow og termisk ekspansion påvirker alle det endelige forhold mellem plastikhuset og metalkomponenterne.
Nyttig designpraksis omfatter:
Kvalitetskontrol for stiksprøjtestøbning bør tage højde for både udseendet af den støbte komponent og dens funktionelle ydeevne. En del kan se acceptabel ud, mens den stadig har terminal fejljustering, dimensionsdrift eller utilstrækkelig mekanisk fastholdelse.
En praktisk inspektionsplan kan omfatte følgende kontroller:
Almindelige defekter og deres potentielle årsager omfatter:
| Defekt | Mulig årsag | Korrigerende tilgang |
|---|---|---|
| Blitz | Mellemrum i skillelinjen, for stort tryk eller slid på formen | Inspicer værktøjets tilstand og optimer behandlingsindstillingerne. |
| Korte skud | Utilstrækkelig påfyldning, begrænset flow eller utilstrækkelig udluftning | Gennemgå portdesign, udluftning og påfyldningsparametre. |
| Warpage | Ujævn afkøling, materialeorientering eller differentiel krympning | Forbedre kølebalancen og gennemgå geometri og materialevalg. |
| Vask mærker | Tykke sektioner eller utilstrækkelig pakning og afkøling | Optimer væggeometri og pakningsforhold. |
| Terminal Fejljustering | Indsatsbevægelse, værktøjsvariation eller inkonsekvent belastning | Forbedre skærets placering, støtte og dimensionsbekræftelse. |
Acceptgrænser og testfrekvens bør defineres af produktspecifikationen, kundekrav og risikoniveau. For sikkerhedskritiske eller højpålidelige applikationer kan yderligere validering være nødvendig.
Ikke alle stik kræver den samme værktøjsinvestering eller inspektionsstrategi. Den følgende sammenligning illustrerer, hvordan applikationskrav påvirker fremstillingstilgangen.
| Krav | Standard stik | Præcisionsstik |
|---|---|---|
| Geometri | Relativt ligetil funktioner | Fine hulrum og komplekse detaljer |
| Tolerancestrategi | Baseret på generalforsamlingens krav | Kritiske funktioner får strammere, funktionsbaserede grænser |
| Værktøj | Konventionel formkonfiguration, hvor det er passende | Mere krævende kontrol af hulrum, køling, udluftning og justering |
| Inspektion | Visuelle og dimensionelle kontrol | Detaljeret metrologi og yderligere funktionskontrol |
| Procesrisiko | Primært relateret til fyldning og generelle dimensioner | Kan omfatte terminal position, parringspasning, vridning og fastholdelse |
Forskellen er ikke kun et spørgsmål om produktstørrelse. Et lille stik kan kræve meget sofistikeret værktøj, hvis det indeholder tæt anbragte terminaler eller skal opretholde præcis justering med et printkort. Tekniske krav bør bestemme processen frem for antagelser baseret på udseende alene.
At vælge en leverandør betyder at evaluere dens evne til at omsætte tekniske krav til gentagelige produktionsresultater. Et konkurrencedygtigt tilbud er vigtigt, men værktøjskvalitet, processtabilitet, kommunikation og teknisk support påvirker også de samlede ejeromkostninger.
Overvej følgende spørgsmål, når du vurderer en producent af sprøjtestøbning af konnektorer:
Qiren Electronics fokuserer på præcisionsforme til plastikforbindelser og tilpassede sprøjtestøbeløsninger. Ifølge deres produktinformation fremhæver virksomheden en nominel tolerancekapacitet på ±0,01 mm, en rapporteret udbyttegrad på op til 99,2%, tysk formstål, formflowanalyse og MES-integreret værkstedsstyring. Disse tal skal bekræftes i forhold til den specifikke delgeometri, materiale, målemetode og produktionsforhold under projektevalueringen.
Qiren beskriver også støtte til skimmeloptimering og opgraderinger i løbet af det første år med skimmelbrug. Købere kan diskutere disse muligheder sammen med kravene til deres egne konnektordesign i stedet for alene at stole på generelle specifikationer.
For relaterede fremstillingsoplysninger, besøg Connector Injection Molding-produktsiden eller udforsk Qirens hjemmeside for præcisionsstøbning og komponentfremstilling.
Det bruges til at fremstille plastikkonnektorhuse, isoleringslegemer, terminalstøtter, beskyttelsesskaller og andre komponenter, der kræver nøjagtig geometri og gentagelig produktion. Typiske anvendelser omfatter bilelektronik, husholdningsapparater, industriel automation og forbrugerelektronik.
Der er ikke et enkelt bedste materiale til hvert stik. PBT og nylon er almindelige valg til mange elektriske og mekaniske applikationer, mens LCP og PPS kan passe til design med krævende dimensionelle eller termiske krav. Det endelige valg afhænger af stikkets driftsmiljø, elektriske specifikationer, mekaniske belastninger og omkostningsmål.
Opnåelige tolerancer afhænger af delens geometri, harpiksadfærd, formkonstruktion, processtabilitet og målemetoder. Qiren angiver en nominel tolerancekapacitet på ±0,01 mm for sit præcisionsstøbningstilbud. Købere bør bekræfte, om denne tolerance er mulig for hvert kritisk træk ved deres specifikke design.
Almindelige årsager omfatter uegnet materialehåndtering, dårlig udluftning, forkerte behandlingsparametre, ujævn afkøling, formslid og unøjagtig indsatsplacering. En struktureret designgennemgang, kontrolleret procesvindue og risikobaseret inspektionsplan kan hjælpe med at identificere og reducere disse problemer.
Ja. Indsatsstøbning kan indkapsle eller understøtte metalterminaler i et plastikkonnektorhus. Processen kræver passende indsatsplacering, formstøtte, materialekompatibilitet og verifikation af terminaljustering og fastholdelse.
Ja. Sprøjtestøbning er velegnet til gentagelig produktion i store mængder, når værktøj, cyklusforhold, materialehåndtering og inspektion er korrekt kontrolleret. Multi-kavitet forme og passende automatisering kan forbedre output, selvom deres egnethed afhænger af produktets kompleksitet og efterspørgsel.
Angiv 2D-teknisk tegning, 3D CAD-fil, påtænkte harpiks- eller materialekrav, kritiske tolerancer, årlig efterspørgsel, forventet servicemiljø og eventuelle funktionelle eller lovmæssige specifikationer. Afklar også, om du har brug for formfremstilling, støbte dele, indsatsstøbning eller en kombineret løsning.
Forbindelsessprøjtestøbning kombinerer præcisionsværktøj, passende materialevalg, kontrolleret forarbejdning og applikationsspecifik kvalitetskontrol. Hver beslutning påvirker, hvor præcist et stik passer, hvor pålideligt det understøtter elektriske kontakter, og hvor konsekvent det kan fremstilles over tid. Ved at identificere kritiske dimensioner tidligt og etablere klare inspektionskrav kan produktudviklere reducere undgåelige defekter og træffe mere informerede beslutninger om indkøb.
Qiren tilbyder fremstilling af præcisionsforbindelsesstøbeforme og tilpassede støbeløsninger til elektroniske, automotive, apparater og industrielle applikationer. Hvis du udvikler en ny konnektor eller forbedrer en eksisterende produktionsproces,kontakt osfor at diskutere dine tegninger, materialekrav, værktøjsspecifikationer og produktionsmål. Arbejd med Qiren for at evaluere en praktisk fremstillingsløsning, der er tilpasset dit projekts præcision, kvalitet og leveringsbehov.
